Menyiapkan titik nol pada pusat penggilingan horizontal adalah langkah penting yang secara langsung memengaruhi keakuratan dan efisiensi operasi pemesinan. Sebagai pemasok pusat penggilingan horizontal, saya memahami pentingnya proses ini dan ingin berbagi panduan komprehensif tentang cara mencapainya dengan benar.
Memahami titik nol
Titik nol, juga dikenal sebagai asal, berfungsi sebagai posisi referensi untuk semua operasi pemesinan di pusat penggilingan horizontal. Ini mendefinisikan titik awal untuk sistem koordinat mesin, memungkinkan penentuan posisi yang tepat dari alat pemotong relatif terhadap benda kerja. Menetapkan titik nol yang akurat sangat penting untuk memastikan akurasi dimensi, pengulangan, dan kualitas keseluruhan bagian mesin.
Mempersiapkan Pengaturan Titik Zero
Sebelum menyiapkan titik nol, penting untuk menyiapkan pusat penggilingan horizontal dan benda kerja dengan benar. Berikut adalah langkah -langkah utama untuk diikuti:
- Inspeksi Mesin: Lakukan inspeksi menyeluruh dari pusat penggilingan horizontal untuk memastikan bahwa itu dalam kondisi kerja yang baik. Periksa tanda -tanda keausan, kerusakan, atau misalignment dalam komponen mesin, seperti spindle, kapak, dan panduan linier. Bersihkan mesin secara menyeluruh untuk menghilangkan puing -puing atau kontaminan yang dapat mempengaruhi keakuratan pengaturan titik nol.
- Persiapan benda kerja: Siapkan benda kerja dengan membersihkannya secara menyeluruh untuk menghilangkan kotoran, minyak, atau puing -puing. Pastikan bahwa benda kerja dijepit dengan aman ke meja mesin menggunakan perlengkapan atau vis yang sesuai. Benda kerja harus diposisikan dengan benar di atas meja untuk memastikan bahwa itu selaras dengan sumbu mesin.
- Pemilihan alat: Pilih alat pemotong yang sesuai untuk operasi pemesinan. Alat pemotong harus tajam dan dalam kondisi baik untuk memastikan pemesinan yang akurat. Pasang alat pemotong di spindel pusat penggilingan horizontal dan atur offset panjang pahat dengan benar.
- Pemilihan sistem koordinat: Pilih sistem koordinat yang sesuai untuk operasi pemesinan. Sistem koordinat yang paling umum digunakan dalam penggilingan adalah sistem koordinat kerja G54 - G59. Sistem koordinat ini memungkinkan Anda untuk mendefinisikan beberapa titik nol pada tabel mesin, yang dapat digunakan untuk berbagai benda kerja atau operasi pemesinan.
Menyiapkan titik nol
Setelah pusat penggilingan horizontal dan benda kerja disiapkan, Anda dapat melanjutkan dengan mengatur titik nol. Berikut adalah langkah -langkah umum untuk diikuti:
- X - Pengaturan Titik Zero:
- Pindahkan spindel ke posisi dekat ke sisi kiri benda kerja.
- Gunakan Touch - Probe atau Edge - Finder untuk menemukan tepi kiri - tangan benda kerja secara akurat. Pencari Touch - Probe atau Edge - akan mendeteksi kontak antara alat dan benda kerja dan memberikan sinyal ke sistem kontrol mesin.
- Setelah tepi kiri dari benda kerja terletak, atur titik nol X - Axis dengan memasukkan perintah yang sesuai dalam sistem kontrol mesin. Misalnya, jika Anda menggunakan sistem koordinat kerja G54, Anda dapat memasukkan perintah "G54 X0" untuk mengatur titik nol X - Axis di tepi kiri dari benda kerja.
- Y - Pengaturan Titik Zero Axis:
- Pindahkan spindel ke posisi dekat ke sisi depan benda kerja.
- Gunakan Touch - Probe atau Edge - Finder untuk menemukan tepi depan - tangan benda kerja secara akurat.
- Setelah tepi depan -tangan dari benda kerja terletak, atur titik nol y -y - dengan memasukkan perintah yang sesuai dalam sistem kontrol mesin. Misalnya, jika Anda menggunakan sistem koordinat kerja G54, Anda dapat memasukkan perintah "G54 Y0" untuk mengatur titik nol sumbu y - di tepi depan - tangan benda kerja.
- Z - Pengaturan titik nol sumbu:
- Turunkan spindel sampai alat pemotong dekat dengan permukaan atas benda kerja.
- Gunakan Touch - Probe atau Z -Axis Setter untuk mengukur jarak antara alat pemotong dan permukaan atas benda kerja secara akurat. Setter Axis Touch - Probe atau Z - akan memberikan sinyal ke sistem kontrol mesin ketika alat membuat kontak dengan permukaan benda kerja.
- Setelah jarak antara alat pemotong dan permukaan atas benda kerja diukur, atur titik nol zero z - dengan memasukkan perintah yang sesuai dalam sistem kontrol mesin. Misalnya, jika Anda menggunakan sistem koordinat kerja G54, Anda dapat memasukkan perintah "G54 Z0" untuk mengatur titik zero sumbu z - di permukaan atas benda kerja.
Memverifikasi titik nol
Setelah menyiapkan titik nol, penting untuk memverifikasi keakuratannya untuk memastikan bahwa operasi pemesinan akan dilakukan dengan benar. Berikut adalah langkah -langkah untuk memverifikasi titik nol:
- Pemeriksaan Posisi: Gunakan tampilan posisi mesin untuk memeriksa posisi alat pemotong relatif terhadap titik nol. Pindahkan alat pemotong ke posisi yang berbeda pada benda kerja dan periksa apakah tampilan posisi menunjukkan koordinat yang benar.
- Potongan Uji: Lakukan pemotongan tes pada benda kerja untuk memeriksa keakuratan titik nol. Pemotongan uji harus berupa operasi sederhana, seperti penggilingan wajah dangkal atau operasi pengeboran. Ukur dimensi pemotongan uji menggunakan alat pengukuran yang tepat, seperti kaliper atau mikrometer, dan membandingkannya dengan dimensi yang diinginkan. Jika dimensi berada dalam kisaran toleransi yang dapat diterima, titik nol akurat.
Memecahkan Masalah Masalah Pengaturan Titik Zero
Terkadang, Anda mungkin menghadapi masalah selama proses pengaturan titik nol. Berikut adalah beberapa masalah umum dan kemungkinan solusi mereka:
- Titik nol yang tidak akurat: Jika titik nol tidak akurat, periksa yang berikut:
- Pastikan bahwa benda kerja dijepit dengan aman ke meja mesin dan tidak bergerak selama proses pengaturan titik nol.
- Periksa keakuratan sentuhan - probe atau tepi - pencari. Kalibrasi sentuhan - probe atau tepi - pencari jika perlu.
- Periksa panduan dan sumbu linier mesin untuk tanda -tanda keausan atau ketidakselarasan. Sesuaikan atau perbaiki komponen mesin jika perlu.
- Pergeseran titik nol: Jika titik nol bergeser selama operasi pemesinan, periksa yang berikut:
- Pastikan bahwa gaya pemotongan tidak menyebabkan benda kerja bergerak atau bergeser di atas meja mesin. Gunakan perlengkapan atau vis yang tepat untuk mengamankan benda kerja lebih kuat.
- Periksa pengaturan kompensasi reaksi mesin. Sesuaikan pengaturan kompensasi backlash jika perlu untuk menghilangkan backlash pada sumbu mesin.
Pentingnya Pelatihan Profesional
Sementara menyiapkan titik nol di pusat penggilingan horizontal mungkin tampak langsung, itu membutuhkan tingkat keterampilan dan pengetahuan tertentu. Sebagai pemasok, kami sangat menyarankan agar operator menerima pelatihan profesional tentang cara mengatur titik nol dengan benar. Pelatihan profesional dapat membantu operator memahami prinsip -prinsip di balik pengaturan titik nol, mempelajari teknik yang tepat, dan memecahkan masalah setiap masalah yang mungkin timbul.
Penawaran Pusat Penggilingan Horizontal kami

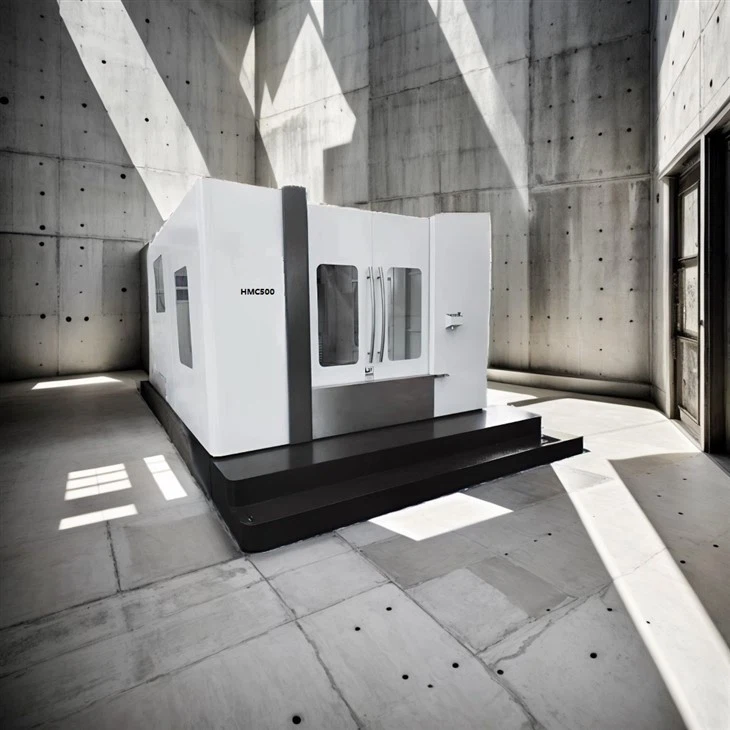

Sebagai pemasok terkemuka pusat penggilingan horizontal, kami menawarkan berbagai mesin berkualitas tinggi untuk memenuhi beragam kebutuhan pelanggan kami. KitaPusat Pemesinan Horizontal CNCdilengkapi dengan fitur dan teknologi canggih untuk memastikan operasi pemesinan yang akurat dan efisien. Misalnya, kamiPusat Pemesinan Horizontal HMC500Menawarkan spindel kecepatan tinggi, panduan linier yang tepat, dan sistem kontrol canggih, menjadikannya pilihan yang ideal untuk berbagai aplikasi pemesinan. KitaPusat Penggilingan HorizontalSeri dirancang untuk memberikan kinerja yang andal dan nilai uang yang sangat baik.
Hubungi kami untuk pembelian dan konsultasi
Jika Anda tertarik untuk membeli pusat penggilingan horizontal atau memerlukan informasi lebih lanjut tentang pengaturan titik nol dan proses pemesinan lainnya, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dengan semua pertanyaan Anda dan membantu Anda memilih mesin yang tepat untuk persyaratan spesifik Anda. Kami berkomitmen untuk menyediakan produk dan layanan terbaik kepada pelanggan kami dan berharap dapat membangun kemitraan jangka panjang dengan Anda.
